이전 글에서 maglev가 어떻게 동작하는지 대충(?) 살펴봤는데 이젠 그럼 실제로 어떤지도 살펴보려고 한다.
이전글 읽어보기
2024.10.03 - [K8S/cilium] - Maglev: Google의 로드밸런싱 알고리즘
테스트용 클러스터 만들기
클러스터 만들기
kind
gateway api crd 설치
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_gatewayclasses.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_gateways.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_httproutes.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_referencegrants.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/standard/gateway.networking.k8s.io_grpcroutes.yaml
kubectl apply -f https://raw.githubusercontent.com/kubernetes-sigs/gateway-api/v1.2.0/config/crd/experimental/gateway.networking.k8s.io_tlsroutes.yaml
cilium 설치하기
# API 확인
API_SERVER_IP=$( kubectl get nodes -l node-role.kubernetes.io/control-plane -o yaml | yq '.items[0].status.addresses[] | select(.type=="InternalIP").address' )
API_SERVER_PORT=6443
# 시드 생성
SEED=$( head -c12 /dev/urandom | base64 -w0 )

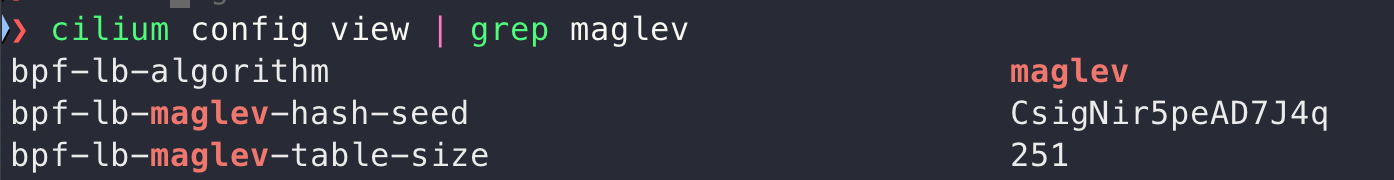

helm install cilium cilium/cilium --version 1.17.1 \
--namespace kube-system \
--set kubeProxyReplacement=true \
--set loadBalancer.algorithm=maglev \
--set maglev.tableSize=251 \
--set maglev.hashSeed=$SEED \
--set k8sServiceHost=${API_SERVER_IP} \
--set k8sServicePort=${API_SERVER_PORT} \
--set l2announcements.enabled=true \
--set externalIPs.enabled=true \
--set gatewayAPI.enabled=true \
--set nodePort.enabled=true
테스트 해보기
LoadBlanacer 타입으로 만들어보기
external ip로 통신해보기 위한 설정
apiVersion: "cilium.io/v2alpha1"
kind: CiliumL2AnnouncementPolicy
metadata:
name: default
spec:
externalIPs: true
loadBalancerIPs: true
---
apiVersion: cilium.io/v2alpha1
kind: CiliumLoadBalancerIPPool
metadata:
name: ipam
spec:
blocks:
- cidr: 172.17.0.100/32
- cidr: 172.17.0.101/32
파드 생성하기
kubectl create deployment nginx --image=nginx:latest --replicas=3
kubectl expose deployment/nginx --port=80 --type=LoadBalancer
NodePort 타입으로 만들어보기
kubectl create deployment nginx --image=nginx:latest --replicas=3
kubectl expose deployment/nginx --port=80 --type=NodePort

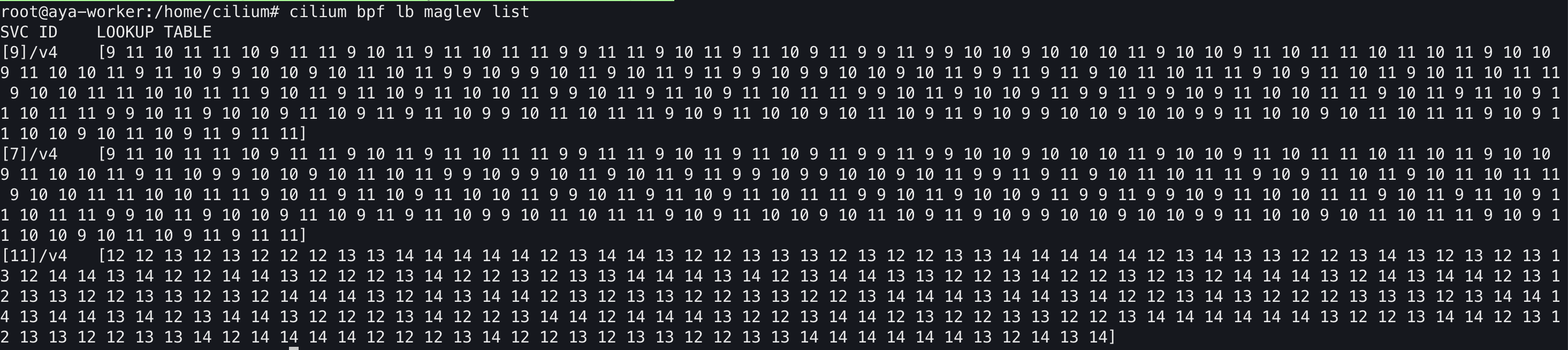

map 리스트 확인해보기
cilium bpf lb maglev list

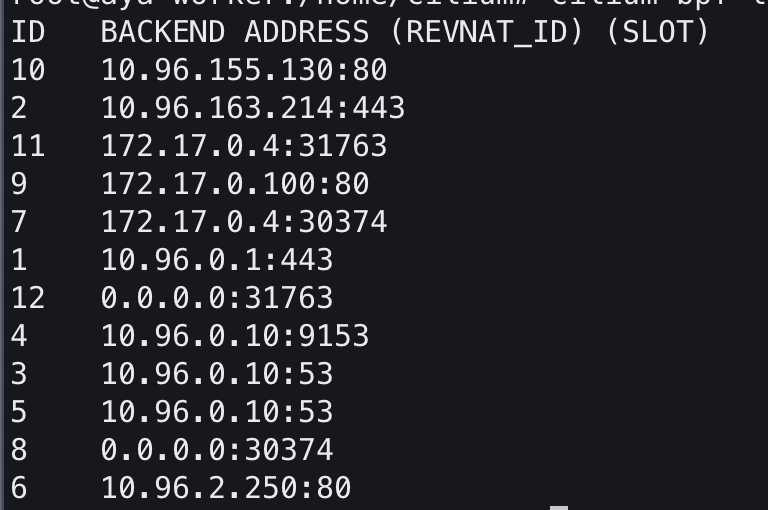

앞에 있는 SVC ID 확인해보기
cilium bpf lb list --revnat
Gateway API로 만들어보기

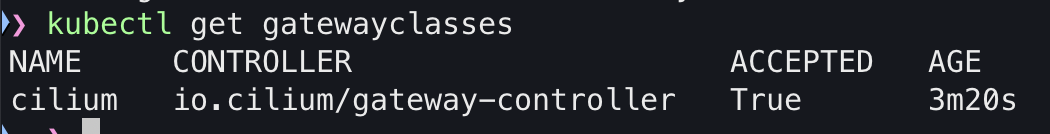

먼저 class는 잘 생성이 되어있음
테스트용 파드 띄우기
kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.25/samples/httpbin/httpbin.yaml
gateway랑 httproute 추가하기
kubectl apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
name: gateway
spec:
gatewayClassName: cilium
listeners:
- name: default
hostname: "*.example.com"
port: 80
protocol: HTTP
allowedRoutes:
namespaces:
from: All
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
name: http
spec:
parentRefs:
- name: gateway
hostnames: ["httpbin.example.com"]
rules:
- matches:
- path:
type: PathPrefix
value: /get
backendRefs:
- name: httpbin
port: 8000
EOF

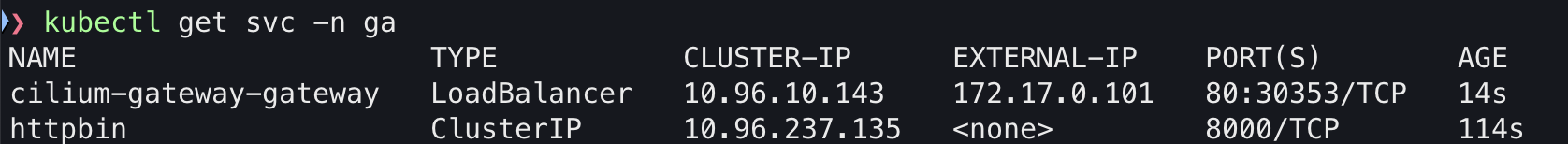

생성 후
테스트용 nginx 띄우기
docker run -d --rm --name nginx --network kind nginx:latest

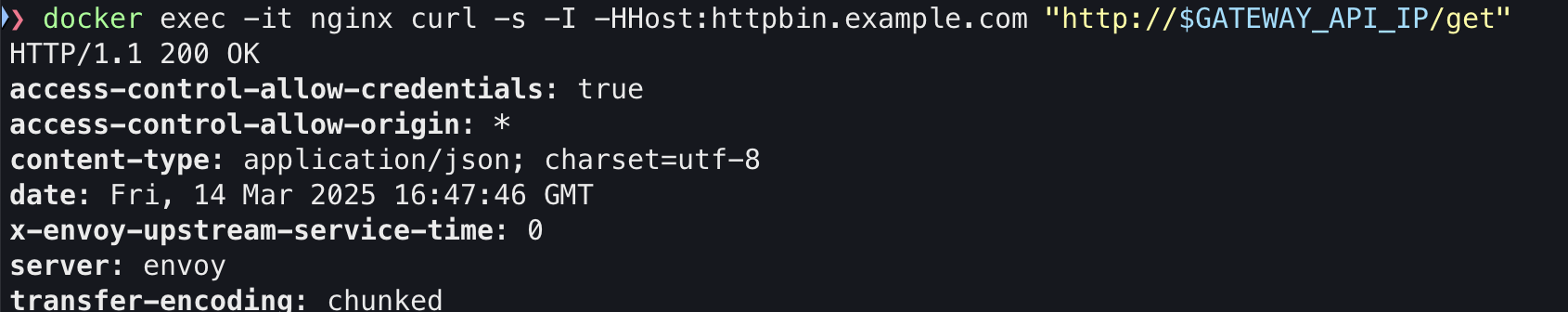

호출해보기
GATEWAY_API_IP=$( kubectl get gateway -n ga gateway -o yaml | yq '.status.addresses[0].value' )
docker exec -it nginx curl -s -I -HHost:httpbin.example.com "http://$GATEWAY_API_IP/get"
하지만 maglev list에는 나오지 않는다.. 왜일까..
map 정보에는 크게 2개가 있다 어떤 서비스에서 어떤 맵을 봐야하는지에 대한 정보가 있는 outer map(cilium_lb4_maglev) 그리고 실제 hashed된 maglev 테이블 정보가 있는 inner map (cilium_maglev_inner)
root@aya-worker:/home/cilium# cilium map list
Name Num entries Num errors Cache enabled
cilium_lb_affinity_match 0 0 true
cilium_runtime_config 256 0 true
cilium_lb4_reverse_sk 0 0 true
cilium_lb4_backends_v3 15 0 true
cilium_lb4_reverse_nat 17 0 true
cilium_ratelimit_metrics 0 0 true
cilium_lb4_affinity 0 0 true
cilium_policy_v2_01286 3 0 true
cilium_policy_v2_01185 3 0 true
cilium_lxc 7 0 true
cilium_ratelimit 0 0 true
cilium_policy_v2_00185 3 0 true
cilium_policy_v2_00772 2 0 true
cilium_policy_v2_02626 3 0 true
cilium_ipcache 23 0 true
cilium_tunnel_map 2 0 true
cilium_lb4_services_v2 47 0 true
cilium_lb4_source_range 0 0 true
cilium_auth_map 0 0 false
cilium_metrics 0 0 false
cilium_lb4_maglev 0 0 false # <-- outer map
cilium_skip_lb4 0 0 false
cilium_l2_responder_v4 0 0 false
cilium_maglev_inner 0 0 false # <-- inner map
cilium_node_map 0 0 false
cilium_node_map_v2 0 0 false
하지만 2개의 맵 모두 엔트리 값이 없다고 나온다.. 왜지..?
보통은 cilium map get <map 이름> 으로 값을 가져올 수 있지만
root@aya-worker:/home/cilium# cilium map get cilium_lxc
Key Value State Error
10.0.1.111:0 id=2626 sec_id=7966 flags=0x0000 ifindex=13 mac=82:DF:2E:70:CD:C5 nodemac=5E:DB:B5:F7:80:2D sync
10.0.1.58:0 id=185 sec_id=7966 flags=0x0000 ifindex=11 mac=86:92:55:24:BE:66 nodemac=B2:AB:F7:A5:3A:42 sync
10.0.1.50:0 id=1185 sec_id=10061 flags=0x0000 ifindex=15 mac=12:EF:5B:44:EC:10 nodemac=E2:05:9C:66:94:EA sync
172.17.0.4:0 (localhost) sync
10.0.1.123:0 (localhost) sync
10.0.1.118:0 id=925 sec_id=8 flags=0x0002 ifindex=0 mac=00:00:00:00:00:00 nodemac=00:00:00:00:00:00 sync
10.0.1.78:0 id=1286 sec_id=4 flags=0x0000 ifindex=9 mac=CE:DD:B4:3E:06:57 nodemac=92:E7:A7:6B:54:C0 sync
map of map 구조라서 그렇다는 듯..
root@aya-worker:/home/cilium# cilium map get cilium_lb4_maglev
Error: [GET /map/{name}][404] getMapNameNotFound

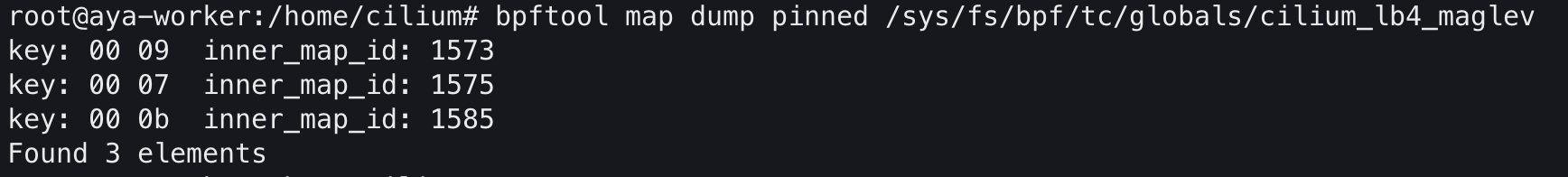

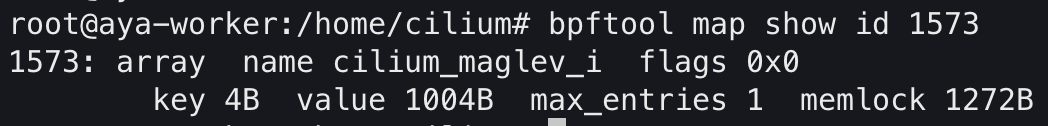

bpftool로 검색해보니 근데 값이 나오긴하넹..
sudo bpftool map dump pinned /sys/fs/bpf/tc/globals/cilium_lb4_maglev
